户外柱上开关概述
ZW8-12系列真空断路器为额定电压12kV，三相交流50Hz的高压户外开关设备，主要用来开断关合农网、城网和小型电力系统的负荷电流、过载电流、短路电流。该产品总体结构为三相共箱式，三相真空灭弧室置于金属箱内，利用SMC绝缘材料相间绝缘及对地绝缘，性能可靠，绝缘强度高。ZW8A-12是由ZW8-12断路器与隔离刀组合而成的，称为组合断路器，可作为分段开关使用。
本系列产品的操动机构为CT23型弹簧储能操动机构，分为电动和手动而成。
户外柱上开关使用环境条件
1周围空气温度±40℃以内；
2海拔不超过2000m；
3相对湿度：日平均不大于95%，月平均不大于90%；
4风压不超过700Pa（相当于风速34m/s）;
5空气污秽和度按GB5582规定为Ⅳ级；
6地震强度不超过8度。
户外柱上开关主要技术参数
|
序号 |
名称 |
单位 |
数据 |
|
1 |
额定电压 |
kV |
12 |
|
2 |
最高工作电压 |
kV |
12 |
|
3 |
额定电流 |
A |
630 |
|
4 |
额定短路开断电流 |
kA |
20 |
|
5 |
额定短路关合电流（峰值） |
kA |
50 |
|
6 |
1min工频耐受（干式） |
kV |
42 |
|
7 |
雷电冲击耐受（峰值） |
kV |
75 |
|
8 |
额定操作顺序 |
|
分-0.3s-合分-180s-合分 |
|
9 |
额定短路开断电流开断次数 |
次 |
30 |
|
10 |
操作机构额定合闸电压 |
V |
AC、220 |
|
11 |
操作机构额定分闸电压 |
V |
AC、220 |
|
12 |
触头开距 |
mm |
11±1 |
|
13 |
超行程 |
mm |
|
|
14 |
平均分闸速度 |
m/s |
1.0±0.2 |
|
15 |
平均合闸速度 |
m/s |
0.65±0.15 |
|
16 |
触头合闸弹跳时间 |
ms |
≤2 |
|
17 |
三相分闸不同期性 |
ms |
≤2 |
|
18 |
合闸时间（电操作） |
s |
≤0.1 |
|
19 |
分闸时间 |
s |
0.03≤t≤0.05 |
|
20 |
机械寿命 |
次 |
10000 |
|
21 |
每相回路直流电阻 |
μΩ |
≤200 |
|
22 |
动静触头允许磨损厚度 |
mm |
3 |
|
23 |
重量 |
kg |
150 |

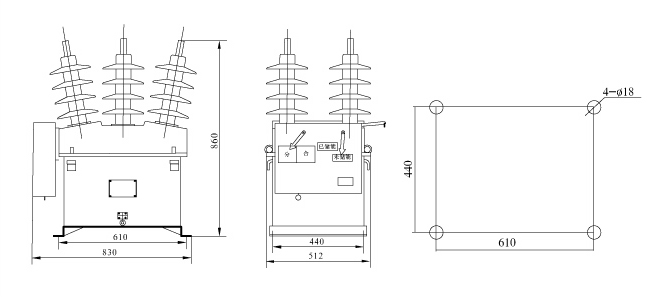

断路器外形尺寸图及安装孔尺寸

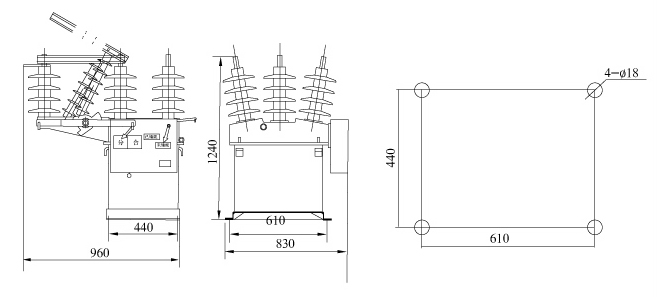

断路器外形尺寸图及安装孔尺寸
订货须知：订货时要说明产品型号、名称、数量、开断电流、所配电流互感器变化、操作方式。
